Perkhidmatan Elektrikal: Pendawaian / Wiring

JENIS – JENIS PENDAWAIAN

Terdapat 3 jenis pendawaian elektrik iaitu:

Pendawaian Permukaan.
Pendawaian Terbenam.
Pendawaian Pembuluh (conduit) - (i) Pembuluh keluli, bukan keluli dan boleh lentur, (ii) Sesalur, (iii) Salur

Faktor yang perlu diambil kira dalam pemilihan jenis pendawaian adalah:

Pendawaian Permukaan (Surface Wiring)

Satu sistem di mana kabel – kabel yang digunakan dalam sesuatu pemasangan dipasang pada permukaan dinding atau siling tanpa sebarang perlindungan tambahan.
Kabel yang digunakan mestilah daripada jenis bersalut kerana terdedah kepada keadaan persekitaran dan kerosakan mekanikal.

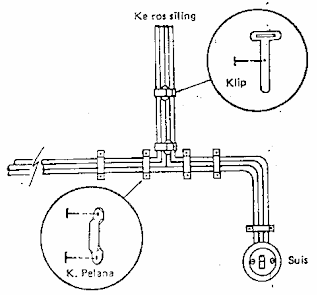

Rajah 6: Pendawaian yang bertebat di permukaan

Bagi pendawaian permukaan yang dibuat di bangunan batu satu simen, kabel akan diklipkan atas satu bilah papan (wooden batten) yang sebelum ini dipakukan ke dinding atau siling.
Jenis klip yang biasa digunakan ialah klip aluminium atau plumbum.
Kebaikan sistem ini ialah ia mudah disiapkan dengan perbelanjaan yang murah, pemasangan tambahan juga mudah dilakukan.
Biasanya diaplikasikan di rumah kediaman (lama dan sudah tidak digunakan di kawasan perumahan baru untuk tujuan keselamatan).
Kelemahan sistem ini ialah ia tidak tahan dengan suhu yang panas dan lembap, tidak cantik dan sistem perlindungan mekanik yang kurang memuaskan.

Pendawaian Terbenam (Embedded or Conceal Wiring)

Kabel litar dipasang di dalam dinding atau siling dan tidak kelihatan langsung kecuali penghujung kabel yang digunakan untuk sambungan ke terminal aksesori atau beban.
Kaedah ini dilakukan dengan membenamkan kabel ke lurah alur di dinding atau siling yang telah disediakan.
Pada kebiasaannya ia dibuat semasa peringkat pembinaan bangunan iaitu sebelum kerja penurapan simen (plaster) dijalankan.
Kabel tersebut mestilah disusun dengan rapi agar tidak berlaku sebarang kerosakan mekanikal ke atasnya.
Kaedah ini cantik dan kemas. Ia tidak menghadapi bahaya mekanikal permukaan dan tahan pada perubahan cuaca, tahan lama.
Tetapi sistem ini kelemahan sukar untuk dibaiki apabila berlaku kerosakan dan boleh mendatangkan bahaya semasa memaku dinding yang tersimpan kabel yang tersembunyi.

Pendawaian Pembuluh (conduit or G.I. pipe wiring)

Dalam sistem ini, konduit digunakan untuk menyalurkan kabel–kabel.
Sistem ini digunakan di tempat yang terdapat bahaya kerosakan mekanik atau kimia, contohnya di kilang–kilang perusahaan, makmal, bengkel, kedai-kedai dan sebagainya.

Rajah 7: Penyesuai dan pembuluh boleh lentur

Sistem ini boleh dipasang dipermukaan atau tersembunyi.
Beberapa keistimewaan pendawaian sistem ini ialah konduit ini boleh dijadikan pengalir perlindung litar (grounding), mudah diubahsuai untuk tambahan, tahan lama, dapat mengelakkan kebakaran dan kabelnya tidak mudah tercacat.
Sistem ini melibatkan perbelanjaan yang tinggi serta mengambil masa yang lama untuk disiapkan.
Bentuknya tidak kemas jika dipasang pada permukaan.
Untuk pembuluh boleh lentur (logam) yang boleh dibentuk mengikut kehendak pemasangan amat berguna terutamanya untuk sambungan bagi penghujung beban yang bergerak
atau di tempat – tempat yang bebannya selalu diubahsuai.
Sesalur – Sistem pendawaian ini menggunakan sesalurlogam atau bahan penebat yang pada kebiasaanya bersegi empat dan dipasang secara menegak atau mendatar di permukaan dinding atau besi rangka bangunan.
Kabel dimuatkan dalam sesalur dan biasanya bersaiz besar serta bilangan yang banyak.

Rajah 8: Palang bas sesalur atas

Rajah 9: Sistem pendawaian palang bas sesalur atas

Salur – dibuat daripada logam yang berbentuk segi empat bujur memanjang tanpa penutup.
Lazimnya, salur ini tersembunyi di bawah lantai yang biasa disebut salur bawah lantai.
Jika dilihat dari atas, sistem ini dipasang seperti sistem grid dalam sesebuah bangunan.
Kesemua kotak simpang berada pada selekoh bengkokan 90 darjah.
Sistem ini amat sesuai digunakan di pejabat kerana alatan dan perkakas sering diubah – ubah kedudukannya.

Rajah 10: Sistem pendawaian salur bawah tanah
